Piezo porlasztó chipek: Átfogó útmutató a technológiához, alkalmazásokhoz és innovációkhoz

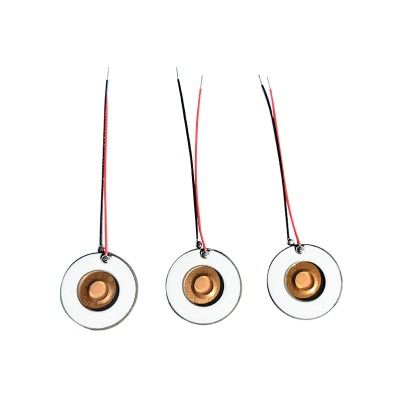

A piezo porlasztó chipek bemutatása

Mi az a piezoporlasztás?

A piezo-porlasztás egy rendkívül hatékony módszer a folyadék finom cseppekké alakítására a piezoelektromos anyagok által keltett mechanikai rezgéssel. A piezo porlasztó chip Ennek a folyamatnak a központi elemeként működik, és az elektromos energiát nagyfrekvenciás mechanikai rezgésekké alakítja át. Ezek az oszcillációk kapilláris hullámokat hoznak létre a folyadék felszínén, ami végül cseppek kilökődéséhez vezet.

A hagyományos pneumatikus vagy ultrahangos porlasztórendszerekkel ellentétben a piezo-alapú porlasztás nem támaszkodik légáramlásra vagy nagy teljesítményű akusztikus hullámokra. Ehelyett precíziósan szabályozott vibrációt használ a mikroléptékben, így alkalmas olyan alkalmazásokhoz, amelyek pontos cseppméret-szabályozást és alacsony energiafogyasztást igényelnek. Ezt az elvet széles körben alkalmazzák az orvosi inhalátorokban, párásítókban, ipari bevonatokban és mezőgazdasági permetezőkben.

A piezoporlasztás lényegében egy tiszta, csendes és energiahatékony technológia, amely skálázhatósága és pontossága miatt egyre nagyobb figyelmet kapott az iparágakban.

Piezoelektromos hatás a porlasztásban

A piezoelektromos hatás a piezoporlasztó chip mögött meghúzódó alapvető fizikai elv. Azt a jelenséget írja le, amelyben bizonyos kristályos anyagok, mint például az ólomcirkonát-titanát (PZT) vagy a kvarc mechanikai feszültséget generálnak elektromos tér alkalmazásakor. Ha váltakozó feszültséget vezetünk be, az anyag gyorsan kitágul és összehúzódik, ultrahang frekvenciájú rezgéseket keltve.

A porlasztás során ez a rezgés a chip felületén nyugvó folyékony filmre kerül. A mechanikai energia felületi instabilitást okoz, ami a folyékony réteg egyenletes mikrocseppekre való felbomlásához vezet – ezt a folyamatot mikrocsepp-keletkezésnek nevezik. A rezgés pontos frekvenciája és amplitúdója határozza meg a cseppek méretét és eloszlását.

Ez az elektromechanikus átalakítás lehetővé teszi a konzisztens porlasztást külső fűtés vagy túlnyomás nélkül, fokozott biztonságot és anyagkompatibilitást kínálva. Ennek eredményeként a piezoelektromos porlasztó a modern porlasztási technológia kulcsfontosságú elemévé vált, amely ötvözi a kompaktságot a nagy teljesítménnyel.

A piezoporlasztás előnyei

A piezo porlasztó chipek alkalmazása jelentős előnyökkel jár a hagyományos porlasztási módszerekkel szemben. Az alábbi táblázat összefoglalja az elterjedt porlasztási technológiák közötti főbb különbségeket.

A porlasztási technológiák összehasonlítása

Technológia típusa	Vezetési mechanizmus	Energiahatékonyság	Cseppek egységessége	Zajszint	Karbantartási igény
Piezo atomizálás	Piezoelektromos vibráció	Magas	Kiváló	Nagyon alacsony	Alacsony
Ultrahangos porlasztás	Akusztikus rezonancia	Közepes	Mérsékelt	Magas	Mérsékelt
Pneumatikus porlasztás	Sűrített levegő áramlás	Alacsony	Változó	Magas	Magas

Ebből az összehasonlításból a piezo porlasztó chip egyértelmű előnyöket mutat a pontosság, az energiafogyasztás és a működési stabilitás tekintetében. Rezgés alapú cseppképző mechanizmusa egyenletes részecskeméret-eloszlást biztosít, ami kulcsfontosságú az orvosi és ipari alkalmazásokban, ahol az adagolás pontosságára vagy a bevonat egyenletességére van szükség.

Ezenkívül a mozgó mechanikus alkatrészek vagy a levegősűrítési rendszerek hiánya miatt a piezo porlasztók csendesen működnek, és hosszabb élettartammal rendelkeznek. Az elektromos energiát porlasztási energiává alakításuk hatékonysága szintén hozzájárul a működési költségek csökkenéséhez, összhangban az energiahatékony és alacsony zajszintű technológiák irányába mutató globális trendekkel.

Technológia és működési elv

Chip tervezés és anyagok

A piezo porlasztó chip teljesítménye és megbízhatósága nagymértékben függ a szerkezeti felépítésétől és a felépítéséhez használt anyagoktól. A chip általában három fő rétegből áll: a piezoelektromos szubsztrátumból, az elektródrétegből és a porlasztási felületből. Mindegyik réteg meghatározott célt szolgál az elektromos energia mechanikai mozgássá történő átalakítására és a folyadékba való hatékony továbbítására.

A piezoelektromos hordozóhoz legszélesebb körben használt anyagok az ólomcirkonát-titanát (PZT) és a kvarc. A PZT magas elektromechanikus csatolási hatékonyságot és erős deformációs képességet kínál, így ideális olyan alkalmazásokhoz, amelyek nagy porlasztási teljesítményt igényelnek. Ezzel szemben a kvarc kiváló hőmérséklet-stabilitást és kémiai tehetetlenséget biztosít, alkalmas orvosi vagy kémiai folyamatokhoz, amelyek érzékeny folyadékokat is érintenek.

Az elektródaréteg, amely jellemzően vékony fémrétegekből, például aranyból vagy platinából áll, egyenletes elektromos téreloszlást biztosít a felületen. A porlasztó felület mikrolyukakat vagy hálómintákat tartalmazhat, amelyek fokozzák a kapilláris hatást és optimalizálják mikrocseppek generálása .

Az alábbi táblázat áttekintést nyújt a piezoporlasztásos chipek tervezésében általánosan használt anyagokról és tulajdonságaikról.

A piezo porlasztó chipekben használt általános anyagok

Anyag típusa	Példa összeállítás	Kulcstulajdonságok	Tipikus alkalmazás
Piezoelektromos réteg	PZT, kvarc	Magas piezoelectric constant, stability	Energia átalakítás
Elektróda réteg	Arany, platina	Magas conductivity, corrosion resistance	Elektromos érintkező
Porlasztásos felület	Rozsdamentes acél, szilícium	Tartósság, simaság, mikrogyártási kompatibilitás	Folyadék interakciós felület

Ezen anyagok gondos kiválasztása és integrálása nemcsak a porlasztás hatékonyságát, hanem a chip tartósságát és különböző folyadékokkal való kompatibilitását is meghatározza.

Gyártási folyamat

A piezo-porlasztó chip gyártása precíziós mikrogyártási technikákat foglal magában a szerkezeti egységesség és az egyenletes teljesítmény biztosítása érdekében. A folyamat általában a következő kulcslépéseket tartalmazza:

Aljzat előkészítése:
Az alap piezoelektromos lapát (PZT vagy kvarc) megtisztítják és előkezelik a szennyeződések eltávolítása és a sima felület elérése érdekében.

Elektróda lerakódás:
A vékony fémfilmeket porlasztásos vagy bepárlási technikával vonják le. Ezek a rétegek alkotják a vibrációt meghajtó felső és alsó elektródákat.

Mintaképzés:
A fotolitográfiát az elektródamintázatok meghatározására használják, biztosítva a pontos feszültségeloszlást a chipen.

Maratás és mikromegmunkálás:
A porlasztási felületbe mikrolyukakat vagy csatornákat marnak, hogy megkönnyítsék a folyadék mozgását és a cseppek kibocsátását.

Összeszerelés és tokozás:
A rétegek egymáshoz vannak ragasztva, és a chipet kapszulázzák, hogy megvédjék a nedvességtől, a portól és a mechanikai sérülésektől.

Ez az eljárás ötvözi az elektronikai gyártást és a mikroelektromechanikai rendszerek (MEMS) mérnöki elveit. A gyártás pontossága közvetlenül befolyásolja a cseppek egyenletességét és a frekvenciastabilitást, mindkettő kritikus a hatékony porlasztási technológia szempontjából.

Működési elv

A piezoporlasztó chip működése a piezoelektromos anyag dinamikus deformációján alapul, váltakozó elektromos térben. Feszültség alkalmazásakor az anyag időről időre kitágul és összehúzódik, ultrahangos rezgéseket keltve – jellemzően 100 kHz és több MHz között.

A porlasztási felületen elhelyezett folyadékréteg reagál erre az oszcillációra. Amikor a rezgés amplitúdója meghaladja a felületi feszültség küszöbértékét, a folyadékfilm finom cseppekre bomlik, ami porlasztott ködképződést eredményez. A folyamat három fő szakaszban írható le:

Energia átalakítás:
Az elektromos bemenet a piezoelektromos effektus révén mechanikai rezgéssé alakul.

Hullámterjedés:
A mechanikai hullámok eljutnak a folyadék határfelületére, és álló kapilláris hullámokat képeznek.

Cseppkidobás:
Kritikus amplitúdónál a felszíni hullámok megtörnek, egyenletes cseppeket engedve a környező közegbe.

Ezeknek a cseppeknek a mérete pontosan szabályozható a gerjesztési frekvencia és a chip felületének fizikai paramétereinek beállításával. Ez a szabályozhatóság teszi a piezoelektromos porlasztókat kiválóan alkalmassá orvosi inhalátorokhoz, precíziós bevonórendszerekhez és kompakt párásító eszközökhöz.

Ezzel a mechanizmussal a piezo-porlasztó chip nagy hatékonyságú cseppképzést tesz lehetővé minimális energiaveszteség mellett, és nincs szükség külső légnyomásra vagy fűtésre – ez az előny, amely alátámasztja a számos iparágban való növekvő elterjedését.

Kulcsparaméterek és teljesítménymutatók

A cseppek mérete és eloszlása

A piezoporlasztó chipek egyik legkritikusabb teljesítménymutatója az általa termelt cseppek mérete és egyenletessége. A cseppméret határozza meg, hogy a porlasztott anyag milyen hatékonyan lép kölcsönhatásba a levegővel, a felületekkel vagy az emberi légzőrendszerrel az orvosi alkalmazásokban. Például a kisebb cseppek növelik a felületet és a diffúziós sebességet, míg a nagyobb cseppek jobb lerakódás-szabályozást biztosítanak bevonatolás vagy mezőgazdasági felhasználás során.

A mikrocseppek keletkezési folyamatát elsősorban a hajtási frekvencia, a rezgési amplitúdó, a folyadék viszkozitása és a felületi feszültség befolyásolja. A magasabb frekvenciák általában kisebb cseppeket eredményeznek, míg a nagyobb amplitúdók növelik a cseppek kilökődési sebességét. Az egyenletes cseppeloszlás a kiváló minőségű piezo chipek jellemzője, amely stabil és kiszámítható porlasztási eredményeket biztosít.

A cseppek méretét és egyenletességét befolyásoló tényezők

Paraméter	Befolyás a cseppek méretére	Leírás
Frekvencia	Fordítva arányos	Magaser frequency → smaller droplets
Amplitúdó	Egyenesen arányos	Nagyobb amplitúdó → nagyobb cseppek
Viszkozitás	Növeli a cseppek méretét	Magas-viscosity fluids resist breakup
Felületi feszültség	Növeli a cseppek méretét	Az erősebb feszültség csökkenti a porlasztás hatékonyságát

Ezeknek a tényezőknek a pontos szabályozása lehetővé teszi a piezoelektromos porlasztók számára, hogy a mikron alatti és több tíz mikronos tartományban lévő cseppeket állítsák elő, amelyek alkalmasak különféle ipari és orvosbiológiai igényekre. A cseppméret-eloszlás stabilitása a reprodukálhatóság szempontjából is elengedhetetlen, különösen a gyógyszerészeti aeroszol-leadási és finombevonat-technológiákban.

Porlasztási frekvencia

A porlasztási frekvencia határozza meg, hogy másodpercenként hány rezgés vagy oszcilláció fordul elő a piezoelektromos anyagon belül. Közvetlenül befolyásolja mind a cseppek méretét, mind a porlasztás általános sebességét. A tipikus piezoporlasztó chipek 100 kHz és 2 MHz között működnek, a tervezéstől és az alkalmazástól függően.

A hatékonyság maximalizálása érdekében a chip rezonanciafrekvenciáját pontosan össze kell hangolni a meghajtó jellel. Az off-rezonancia működése csökkent teljesítményt, instabil cseppképződést vagy túlzott teljesítményveszteséget okozhat. Ezért a frekvencia hangolása a rendszer kalibrálásának kulcsfontosságú része.

Magasabb frekvenciákon a cseppek mérete csökken a gyorsabb felületi hullámterjedés és a megnövekedett kapilláris instabilitás miatt. Ez különösen előnyössé teszi a nagyfrekvenciás porlasztást a porlasztásos technológiában, ahol finom köd előállítására van szükség légzésterápiához vagy szabályozott diszperzióhoz. Ezzel szemben mérsékelt frekvenciákat használnak olyan alkalmazásokban, mint a bevonat és a párásítás, ahol valamivel nagyobb cseppekre van szükség a fedés és a visszatartás javítása érdekében.

A chip tervezési geometriája – például vastagsága, elektródamintázata és üregszerkezete – szintén befolyásolja természetes rezonanciáját, amely meghatározza a működési frekvencia tartományt. Ezen jellemzők optimalizálása stabil teljesítményt és energiahatékony működést biztosít.

Áramlási sebesség és energiafogyasztás

A piezoporlasztó chip áramlási sebessége határozza meg, hogy mennyi folyadékot lehet porlasztani időegység alatt. Ez a bemeneti teljesítménytől, a felülettől és a rezgés amplitúdójától függ. A nagyfrekvenciás chipek általában kisebb cseppeket, de alacsonyabb áramlási sebességet termelnek, míg az alacsonyabb frekvenciájú kialakítások nagyobb áteresztőképességet érhetnek el valamivel nagyobb cseppmérettel.

Az energiahatékonyság a piezoporlasztás egyik fő előnye a pneumatikus vagy ultrahangos rendszerekhez képest. Mivel a chip az elektromos energiát közvetlenül mechanikus mozgássá alakítja levegősűrítés vagy fűtés nélkül, az energiafogyasztás folyamatos működés mellett is minimális marad.

A piezoporlasztó chipek jellemző teljesítménymutatói

Paraméter	Tipikus tartomány	Teljesítményhatás
Működési frekvencia	100 kHz – 2 MHz	Szabályozza a cseppek méretét
Cseppméret	1-30 µm	Meghatározza az alkalmazás alkalmasságát
Áramlási sebesség	0,1-10 ml/perc	Befolyásolja az átviteli hatékonyságot
Energiafogyasztás	<5 W	Az általános energiahatékonyságot jelzi

A hatékony mikrocsepp-generálás alacsony energiaköltséggel teszi a piezoporlasztást ideálissá elemes vagy hordozható eszközökhöz, például inhalátorokhoz, diffúzorokhoz és kézi permetezőkhöz. Ezenkívül az alacsony hőtermelés megakadályozza az érzékeny anyagok károsodását, megőrzi a folyadékok, például gyógyszerek, illatanyagok vagy biológiai oldatok integritását.

Piezo porlasztó chipek alkalmazásai

Orvosi alkalmazások

Az orvostudományban a piezo porlasztó chip a modern porlasztási technológia létfontosságú elemévé vált, megváltoztatva a terápiás aeroszolok kijuttatását. A hagyományos pneumatikus porlasztók sűrített levegőre támaszkodnak a köd létrehozására, ami gyakran inkonzisztens méretű cseppeket eredményez, és pazarolja a gyógyszert. Ezzel szemben a piezo-alapú rendszerek szabályozott rezgéssel finom, egyenletes mikrocseppeket hoznak létre, ami hatékonyabb gyógyszerlerakódást tesz lehetővé a tüdőben.

Ez a nagy pontosságú vezérlés lehetővé teszi az optimalizált adagolást és a minimális folyékony hulladékot, ami döntő fontosságú a légzőszervi betegségek, például az asztma vagy a krónikus obstruktív tüdőbetegség (COPD) kezelésében. Ezenkívül a piezoelektromos porlasztók csendes működése és alacsony energiaigénye növeli a páciens kényelmét és hordozhatóságát, lehetővé téve a kompakt, akkumulátoros inhalátorok használatát.

Az alábbi táblázat összefoglalja a piezoporlasztás főbb előnyeit az orvosi alkalmazásokban.

A piezo porlasztó chipek orvosi előnyei

Funkció	Leírás	Előny
Ellenőrzött cseppméret	Következetes mikrocsepp-generálás	Hatékony tüdőfelszívódás
Alacsony Noise Operation	Nincs sűrített levegős mechanizmus	Fokozott felhasználói kényelem
Hordozható kivitel	Kompakt és könnyű	Alkalmas otthoni vagy utazási használatra
Energiahatékonyság	Minimális energiafogyasztás	Meghosszabbított akkumulátor-élettartam

Ezeknek a tulajdonságoknak köszönhetően a piezo porlasztó chipek a következő generációs inhalációs és porlasztórendszerek alapjává váltak, amelyek mind pontosságot, mind pedig a betegek kényelmét szolgálják.

Ipari alkalmazások

Az ipari folyamatok egyre gyakrabban alkalmaznak piezo porlasztó chipeket a precíziós bevonatolási, felületkezelési és porlasztásos leválasztási feladatokhoz. A hagyományos permetezési technológiák, például a pneumatikus vagy hidraulikus rendszerek gyakran szembesülnek kihívásokkal a cseppszabályozás, a túlpermetezés és az energiafogyasztás terén. A piezo alapú porlasztás azonban mikrométer szintű cseppegyenletességet és hangolható áramlási sebességet kínál, így egyenletes rétegvastagságot és minimális anyagveszteséget biztosít.

A vékonyréteg-bevonatokat, kenőanyagokat, ragasztókat vagy vezetőképes anyagokat alkalmazó iparágak jelentős teljesítményjavulást érhetnek el a porlasztás pontos szabályozásával. Mivel a mikrocseppek képzése vibrációval, nem pedig nyomással történik, a folyamat tiszta marad, és csökkenti a fúvókák bonyolult karbantartásának szükségességét.

A piezoporlasztó chipek ipari felhasználása

Alkalmazás típusa	Funkció	Előny
Precíziós bevonat	Szabályozott réteglerakódás	Magas uniformity and reduced waste
Hűtés és kenés	Helyi ködpermetezés	Fokozott hatékonyság és biztonság
Tinta- és filmlerakás	Ellenőrzött cseppleadás	Sima, hibamentes bevonatok

Ezen túlmenően a piezo porlasztók alacsony hőmérsékletű működése kompatibilissé teszi azokat a hőérzékeny anyagokkal, ami elengedhetetlen az elektronikában és a fejlett anyaggyártásban.

Szórakoztató elektronika

A fogyasztói termékekben a piezo porlasztó chipet széles körben használják párásítókban, illatdiffúzorokban és légtisztítókban. Ezek az eszközök kihasználják a chip azon képességét, hogy melegítés nélkül egyenletes ködöt generálnak, ezáltal megőrzik az illóolajok vagy aromás folyadékok természetes tulajdonságait.

A hagyományos ultrahangos párásítókkal összehasonlítva a piezo porlasztók kevesebb energiát fogyasztanak, csendesebben működnek, és jobban szabályozzák a pára intenzitását. Kompakt felépítésük lehetővé teszi a zökkenőmentes integrálást kis készülékekbe, beleértve a hordozható párásítókat és az intelligens otthoni diffúzorokat.

A fogyasztók egyre inkább előnyben részesítik azokat az eszközöket, amelyek egyensúlyban tartják a teljesítményt és a fenntarthatóságot, és a piezoelektromos porlasztó tökéletesen illeszkedik ehhez a trendhez az alacsony energiafogyasztás és a hosszú élettartam kombinációja révén.

Alkalmazások a fogyasztói elektronikában

Eszköz típusa	A piezo porlasztó chip szerepe	Legfontosabb előny
Párásító	Hűvös, finom ködöt képez	Fokozza a levegő nedvességtartalmát és komfortérzetét
Aroma diffúzor	Porlasztja az illóolajokat	Megőrzi az illat tisztaságát
Légtisztító	Aktív ködrészecskéket bocsát ki	Javítja a levegő minőségét

A csendes, energiahatékony ködgenerálást kínáló piezo porlasztási technológia javítja a felhasználói élményt és az eszközök élettartamát, megerősítve annak értékét a fogyasztói elektronikai piacon.

Mezőgazdasági alkalmazások

A mezőgazdaság a piezo porlasztó chipeket is felkarolta a peszticidek, műtrágyák és növényi növekedésszabályozók precíziós permetezésére. A hagyományos permetező rendszerek gyakran egyenetlen méretű cseppeket eredményeznek, ami vegyi hulladékhoz és környezetszennyezéshez vezet. A piezo porlasztók ezzel szemben lehetővé teszik a szabályozott mikrocseppek előállítását, amelyek egyenletes lefedettséget és a mezőgazdasági vegyszerek optimális felhasználását biztosítják.

Mivel ezek a forgácsok kompakt, akkumulátoros permetezőkbe integrálhatók, a folyadékfogyasztás csökkentésével és az elsodródási veszteség minimalizálásával támogatják a precíziós mezőgazdasági gyakorlatot. A folyadékok széles körének porlasztásának képessége – beleértve a vízbázisú és viszkózus készítményeket is – kiterjeszti alkalmazásukat üvegházi környezetekre és automatizált öntözőrendszerekre.

A piezo porlasztó chipek mezőgazdasági előnyei

Funkció	Hatás	Előny
Peszticid permetezés	Egységes cseppméret	Jobb lefedettség és kevesebb hulladék
Műtrágya diszperzió	Ellenőrzött kibocsátás	Jobb tápanyag-hatékonyság
Intelligens öntözés	Integrált páraleadás	Fokozott termésnövekedés és víztakarékosság

A piezoelektromos porlasztó így hozzájárul a fenntartható gazdálkodáshoz a pontosság javításával, az energiafelhasználás csökkentésével és a környezetbarát mezőgazdasági gyakorlatok támogatásával.

A piezoporlasztás előnyei

Nagy pontosság és kontroll

A piezo-porlasztó chip legszembetűnőbb előnye abban rejlik, hogy precíz méretszabályozás mellett rendkívül egyenletes cseppeket képes előállítani. Ez a pontosság a piezoelektromos anyag közvetlen elektromos gerjesztésével érhető el, lehetővé téve a rezgési paraméterek finomhangolását a kívánt cseppméretnek megfelelően.

A mechanikus vagy pneumatikus rendszerekkel ellentétben a piezoelektromos porlasztás valós idejű reakciókészséget biztosít. A cseppek átmérője beállítható a hajtási frekvencia vagy feszültség egyszerű módosításával, lehetővé téve a mikrocseppek testreszabott szabályozását olyan speciális alkalmazásokhoz, mint az orvosi aeroszol adagolás, a mikrobevonat vagy az illat diffúzió.

A cseppeloszlás következetessége javítja a folyamat ismételhetőségét és a termék minőségét is. Gyógyszerészeti és ipari környezetben ez az ellenőrzési szint optimális anyagfelhasználást, minimális hulladékot és magas reprodukálhatóságot biztosít a gyártási tételek között.

A porlasztásvezérlési képességek összehasonlítása

A porlasztás típusa	Control Precision	Válasz sebesség	Csepp konzisztencia
Piezo atomizálás	Kiváló	Azonnali	Magasly Uniform
Ultrahangos porlasztás	Mérsékelt	Lassú	Változó
Pneumatikus porlasztás	Alacsony	Mérsékelt	Inkonzisztens

Ez a pontosság megerősíti a piezoelektromos porlasztót, mint előnyben részesített technológiát, ahol a stabilitás, a pontosság és az ismételhetőség kritikus.

Energiahatékonyság

Az energiahatékonyság a piezoporlasztó chipek másik meghatározó erőssége. Ezek az eszközök az elektromos energiát közvetlenül mechanikai rezgésekké alakítják át minimális hőveszteséggel, ami rendkívül alacsony teljesítményszinten teszi lehetővé a porlasztást. A tipikus üzemi teljesítmény 5 watt alatt van – lényegesen alacsonyabb, mint az ultrahangos vagy pneumatikus rendszereké.

Ez a hatékonyság nemcsak az energiaköltségeket csökkenti, hanem lehetővé teszi a kompakt, akkumulátoros működést hordozható vagy hordható eszközökben is. Továbbá, mivel a porlasztási folyamat nem igényel melegítést vagy nyomást, a folyadék fizikai és kémiai tulajdonságai érintetlenek maradnak, így a technológia alkalmas érzékeny biológiai vagy kémiai készítményekre.

Energiahatékonysági jellemzők

Funkció	Leírás	Előny
Közvetlen energiaátalakítás	Elektromos-mechanikus folyamat	Minimális teljesítményveszteség
Alacsony Power Requirement	5W alatt működik	Kompatibilis hordozható rendszerekkel
Nincs hőtermelés	Megakadályozza a hőbomlást	Biztonságos kényes folyadékokhoz

A magas energia/porlasztás hatékonysági arány hozzájárul a fenntartható terméktervezéshez, és igazodik a környezetbarát, alacsony fogyasztású technológiák iránti növekvő kereslethez.

Kompakt méret és hordozhatóság

A piezo-porlasztó chipek miniatürizálási potenciálja ideálissá teszi őket a kisméretű és hordozható eszközökbe való integráláshoz. Szilárdtest-konstrukciójuk kiküszöböli a terjedelmes mechanikai alkatrészeket, lehetővé téve a terméktervezők számára, hogy csökkentsék a rendszer méretét a kimeneti hatékonyság csökkenése nélkül.

A kompaktság lehetővé teszi a széleskörű felhasználást a fogyasztói elektronikában, az orvosi inhalátorokban és a hordható eszközökben, ahol a hely- és energiahatékonyság a legfontosabb. Ezenkívül a chip csendes működési képessége javítja a felhasználói élményt, különösen a személyes és beltéri alkalmazásokban, mint például a légnedvesítők és az illatdiffúzorok.

A méretcsökkentés, a csendes működés és a megbízható teljesítmény kombinációja jelentős előnyt jelent a kompakt porlasztókészüléknek mind a fogyasztói, mind a professzionális piacon.

A piezoporlasztó chipek fizikai és funkcionális előnyei

Jellemző	Leírás	Alkalmazási előny
Kompakt szerkezet	Kis formájú és könnyű	Könnyű integrálhatóság az eszközökbe
Csendes működés	Minimális vibrációs zaj	Kényelmes felhasználói élmény
Alacsony Power Design	Kompatibilis kis akkumulátorokkal	Hordozható eszköz képessége

A mikroelektromechanikai rendszerek (MEMS) gyártásának folyamatos fejlesztése révén a jövőbeni piezo chipek várhatóan még kisebb helyigényt fognak elérni nagyobb kimeneti teljesítmény mellett.

Anyagkompatibilitás

A piezoporlasztó chip további erőssége abban rejlik, hogy képes a folyadékok széles skálájának porlasztására, beleértve a vizes oldatokat, szerves oldószereket, viszkózus folyadékokat és bioaktív anyagokat. Mivel a porlasztás mechanikusan, nem pedig termikusan vagy pneumatikusan történik, megőrzi a hőmérsékletre érzékeny és illékony vegyületek integritását.

Ez a kompatibilitás kibővíti a piezoelektromos porlasztás hatókörét több iparágban – a gyógyszerészettől és a kozmetikumoktól a mezőgazdaságig és a finomkémiai feldolgozásig. A nem reakcióképes építőanyagok, mint például a rozsdamentes acél és a kvarc, hosszú távú kémiai stabilitást és korrózióállóságot biztosítanak.

Piezo porlasztó chipek anyagkompatibilitása

Folyadék típus	A porlasztás megvalósíthatósága	Közös alkalmazás
Vízbázisú megoldások	Kiváló	Párásítós, inhalers
Szerves oldószerek	Magas	Ipari bevonatok
Viszkózus folyadékok	Mérsékelt	Illatolajok, kenőanyagok
Bioaktív folyadékok	Kiváló	Orvosi és laboratóriumi eszközök

Ez a sokoldalúság lehetővé teszi, hogy a piezoelektromos porlasztó univerzális platformként szolgáljon különféle folyadékkezelő rendszerek számára, elősegítve az innovációt az olyan iparágakban, ahol elengedhetetlen a szabályozott porlasztás.

Kihívások és korlátok

Anyagromlás

Technológiai érettsége ellenére a piezo porlasztó chipnek kihívásokkal kell szembenéznie a hosszú távú használat során bekövetkező anyagromlás miatt. Az elektromos mezőknek és a mechanikai igénybevételnek való folyamatos kitettség fokozatosan gyengítheti a piezoelektromos anyagot, különösen nagyfrekvenciás vagy nagyfeszültségű működés esetén. Ez a rezgés amplitúdójának csökkenéséhez és ennek következtében alacsonyabb porlasztási hatékonysághoz vezet.

Az olyan környezeti tényezők, mint a páratartalom, a hőmérséklet-ingadozás és a folyadék korrozivitása szintén felgyorsítják az anyag kifáradását és az elektródák erózióját. Orvosi és ipari környezetben, ahol folyamatos működésre van szükség, az ilyen romlás veszélyeztetheti az eszköz stabilitását és élettartamát.

E problémák enyhítésére a gyártók gyakran alkalmaznak védőbevonatokat, kapszulázási technikákat vagy megnövelt fáradtságállóságú kompozit piezoelektromos anyagokat. Ennek ellenére a piezoelektromos porlasztók hosszú távú megbízhatósága továbbra is a kutatás középpontjában áll, különösen az állandó nagyfrekvenciás működést igénylő alkalmazások esetében.

A piezoporlasztó chipek anyagromlásának okai és hatásai

ok	Hatás a teljesítményre	Lehetséges megoldás
Elektromos fáradtság	Csökkentett rezgésválasz	Nagy tartósságú PZT kompozitok használata
Termikus stressz	Frekvencia drift and delamination	Hőmérséklet szabályozás és szigetelés
Kémiai korrózió	Elektróda erózió	Védőbevonatok és tömítések
Mechanikai fáradtság	Szerkezeti repedés	Megerősített hordozó kialakítás

Ezeknek a degradációs mechanizmusoknak a megértése és kezelése kulcsfontosságú a piezo-porlasztó rendszerek élettartamának meghosszabbításához.

Eltömődés és elszennyeződés

A piezoporlasztó chipek másik kritikus korlátja a porlasztófelület eltömődése vagy elszennyeződése. Mivel a legtöbb kialakítás mikroméretű lyukakra vagy hálószerkezetekre támaszkodik a mikrocseppek képződésének elősegítése érdekében, a szilárd maradékok, szennyeződések vagy megszáradt folyadék bármilyen felhalmozódása akadályozhatja ezeket a járatokat, csökkentve a kimenetet és megváltoztatva a cseppek egyenletességét.

Az oldott sókat, olajokat vagy részecskéket tartalmazó folyadékok különösen hajlamosak ilyen elzáródásra. Ez a probléma nemcsak a porlasztási teljesítményt érinti, hanem megnövekedett energiafogyasztáshoz is vezethet, mivel a rendszer kompenzálja a csökkent áramlást.

A megelőző karbantartás és az intelligens tervezési megoldások elengedhetetlenek e probléma enyhítéséhez. Olyan technikákat vizsgálnak, mint a hidrofób bevonatok, az öntisztító ultrahangos impulzusok vagy az időszakos nagyfrekvenciás öblítés az egyenletes teljesítmény fenntartása érdekében.

Dugulásmegelőzési stratégiák piezoporlasztó chipekhez

ok of Clogging	Megelőző intézkedés	Várható Eredmény
Maradék felhalmozódás	Felületi bevonat és szűrés	Csökkentett elzáródási gyakoriság
Szárított folyékony film	Öntisztító nagyfrekvenciás üzemmód	Automatikus fúvókatisztítás
Részecskeszennyeződés	Bemeneti folyadék előszűrése	Stabil cseppkibocsátás
Olaj alapú folyadékmaradékok	Időszakos oldószeres tisztítás	Visszaállította a porlasztási hatékonyságot

A porlasztófelület tisztaságának megőrzése ezért kulcsfontosságú működési követelmény, különösen az orvosi és mezőgazdasági eszközökben, ahol a megbízhatóság és a higiénia kritikus fontosságú.

Költségmegfontolások

Míg a piezo porlasztó chip figyelemreméltó teljesítményelőnyöket kínál, a költség továbbra is jelentős tényező, amely korlátozza annak széles körű elterjedését bizonyos piacokon. A gyártási folyamat olyan nagy pontosságú lépéseket tartalmaz, mint a vékonyréteg-leválasztás, a mikromegmunkálás és a fotolitográfia, amelyek mindegyike növeli a gyártás bonyolultságát és költségét.

Ezen túlmenően a fejlett anyagok, például platinaelektródák és PZT kerámiák használata magasabb gyártási költségekhez járul hozzá a hagyományos porlasztási módszerekhez képest. Nagyszabású ipari alkalmazásoknál, ahol az egységenkénti költség kritikus, ez befolyásolhatja a gazdasági megvalósíthatóságot.

A mikroelektromechanikai rendszerek (MEMS) és az anyagtudomány folyamatos innovációi azonban fokozatosan csökkentik ezeket a költségeket. A tömeggyártás, a jobb ostyahozam és az egyszerűsített összeszerelési folyamatok irányába mutató tendencia várható piezoelektromos porlasztók elérhetőbbek mind a fogyasztói, mind az ipari szektorban.

Költség-teljesítmény tényezői a piezo porlasztási technológiában

Költségtényező	Hatás on Price	Potenciális optimalizálás
Anyag kiválasztása	Magas for PZT and noble metals	Fedezze fel az olcsó kerámiákat vagy kompozitokat
A gyártás összetettsége	Növeli a gyártási időt	Az összeszerelés és a tesztelés automatizálása
Precíziós megmunkálás	Növeli a szerszám- és munkaköltséget	Alkalmazzon méretezhető MEMS technikákat
Rendszerintegráció	Kalibrálást és vezérlő áramköröket igényel	Használjon moduláris illesztőprogram-terveket

A költségek és a teljesítmény közötti egyensúly elérése továbbra is központi kihívás marad a piezo-porlasztásos chipek gyártásának növelésében. Ahogy új anyagok és eljárások jelennek meg, a technológia valószínűleg költséghatékonyabbá és széles körben elfogadottá válik.

Legújabb innovációk és jövőbeli trendek

Haladó anyagtechnika

Az anyagtudomány legújabb fejlesztései jelentősen megnövelték a piezo porlasztó chip teljesítményét és tartósságát. A kutatók új piezoelektromos vegyületeket és nanokompozit anyagokat kutatnak az energiaátalakítási hatékonyság, a hőmérséklet-stabilitás és a korrózióállóság javítása érdekében.

Ezek közül az ólommentes piezoelektromos kerámiák, mint például a kálium-nátrium-niobát (KNN) és a bizmut-nátrium-titanát (BNT) a hagyományos ólom-cirkonát-titanát (PZT) környezetbarát alternatíváiként keltették fel a figyelmet. Ezek az anyagok nem csak megfelelnek a környezetvédelmi előírásoknak, hanem kiváló kifáradásállóságot és stabil piezoelektromos együtthatót kínálnak termikus igénybevétel esetén is.

Egy másik feltörekvő irány a nanoanyag-integráció, ahol szén nanocsöveket, grafénrétegeket vagy nanoezüst bevonatokat építenek be az elektródába vagy a hordozóba. Ez a hibrid megközelítés javítja a mechanikai szilárdságot, vezetőképességet és az energiahatékonyságot.

Feltörekvő anyagok a piezo porlasztó chipek fejlesztésében

Anyag típusa	Kulcselőny	Alkalmazási előny
KNN Kerámia	Ólommentes, termikusan stabil	Környezetbarát porlasztó készülékek
BNT alapú kerámia	Magas fatigue resistance	Hosszú működési élettartam
Grafén elektródák	Kiváló vezetőképesség	Csökkentett energiafogyasztás
CNT-vel megerősített szubsztrátok	Fokozott mechanikai szilárdság	Megnövelt rezgésállóság

Ezek az anyagi innovációk kulcsfontosságúak a kompakt, hatékony és fenntartható porlasztórendszerek iránti növekvő kereslet kielégítésében.

Intelligens és adaptív porlasztórendszerek

Az intelligens vezérlési technológiák integrálása újradefiniálta a modern piezoelektromos porlasztók működését. A fejlett meghajtó áramkörök és mikrokontrollerek mostantól adaptív frekvenciamodulációt, valós idejű cseppvisszacsatolást és automatizált áramlásszabályozást tesznek lehetővé.

Az intelligens porlasztórendszerekben az érzékelők folyamatosan figyelik az olyan paramétereket, mint a hőmérséklet, a rezgés amplitúdója és a folyadék viszkozitása. Ezen adatok alapján a rendszer dinamikusan állítja be a hajtási frekvenciát és a feszültséget, hogy fenntartsa az optimális teljesítményt és a cseppek egyenletességét.

Az ilyen innovációk különösen hatásosak olyan területeken, mint az egészségügy, ahol az aeroszol pontos adagolása és a részecskeméret-szabályozás kritikus fontosságú. Hasonlóképpen, a mezőgazdasági permetezőgépek és az ipari párásítók is profitálnak a változó folyadékviszonyokhoz való automatikus beállításból.

Az intelligens piezo porlasztórendszerek főbb jellemzői

Funkció	Funkció	Hatás
Adaptív frekvenciaszabályozás	A folyadék viszkozitásához és hőmérsékletéhez igazodik	Megőrzi a cseppek konzisztenciáját
Érzékelő alapú visszajelzés	Figyeli a porlasztási teljesítményt	Lehetővé teszi a zárt hurkú vezérlést
IoT-kapcsolat	Távvezérlés és diagnosztika	Megkönnyíti az intelligens karbantartást
Energiaoptimalizálási algoritmus	Minimalizálja az energiafelhasználást	Növeli a hatékonyságot és az élettartamot

Az IoT-képes porlasztórendszerek irányába mutató tendencia felgyorsul, lehetővé téve az adatvezérelt vezérlést és a prediktív karbantartást a különböző ágazatokban.

Miniatürizálás és integráció

A miniatürizálás a piezoporlasztásos chipek fejlődésének egyik meghatározó irányzatává vált. A fejlesztés MEMS-alapú porlasztók (Micro-Electro-Mechanical Systems) lehetővé teszi ultra-kisméretű, precíz cseppképző képességgel rendelkező, gyakran 5 μm-nél kisebb átmérőjű chipek gyártását.

Ez a miniatürizálás támogatja a hordozható vagy hordható eszközökbe, például kompakt párásítókba, orvosi porlasztókba és illatdiffúzorokba való integrálást. Ezenkívül a porlasztási és folyadékszállítási csatornákat kombináló integrált kialakítás csökkenti az összeszerelés bonyolultságát és javítja a megbízhatóságot.

A MEMS-alapú piezoporlasztó chipek előnyei

Funkció	Technikai előny	Alkalmazási példa
Ultra-kompakt kialakítás	Helytakarékos, könnyű	Viselhető inhalátorok
Alacsony Power Consumption	Hordozható használatra optimalizálva	Akkumulátorral működő készülékek
Precíziós cseppvezérlés	Magas uniformity and repeatability	Laboratóriumi porlasztás
Rendszerintegráció	Egyszerűsített összeszerelés és vezérlés	Kompakt intelligens diffúzorok

A gyártástechnológia fejlődésével a mikrofluidika és a porlasztás közötti határ továbbra is elmosódik, megnyitva az utat a következő generációs miniatürizált aeroszolrendszerek előtt.

Energiahatékonyság and Sustainability

A fenntarthatóság a porlasztórendszerek tervezésének középpontjába kerül. A hagyományos ultrahangos rendszerek gyakran nagy energiabevitelt igényelnek, de a legújabb energiahatékony piezoelektromos porlasztók képesek nagy teljesítmény fenntartására lényegesen alacsonyabb energiafogyasztás mellett.

Az olyan újítások, mint a rezonanciafrekvencia optimalizálása, a kisfeszültségű meghajtó áramkörök és a hőkezelési struktúrák segítenek minimalizálni az energiaveszteséget az átalakítás során. Ezenkívül az újrahasznosítható anyagok és a környezetbarát bevonatok felé való törekvés tükrözi a fenntartható gyártási gyakorlatok felé irányuló szélesebb körű elmozdulást.

Energiaoptimalizálási stratégiák a piezo-porlasztásban

Stratégia	Leírás	Eredmény
Rezonáns frekvencia hangolás	Működtesse természetes frekvencián a hatékonyság érdekében	Csökkentett energiaveszteség
Alacsony-Voltage Circuit Design	Optimalizált piezo illesztőprogram architektúra	Alacsonyer power consumption
Hőkezelés	Megakadályozza a túlmelegedést és a sodródást	Stabil hosszú távú működés
Újrahasznosítható anyagok	Környezetbarát tervezési lehetőségek	Csökkentett környezeti lábnyom

A magas porlasztási hatékonyság és a környezettudatos tervezés kombinációja a piezo porlasztó chipet a fenntartható aeroszolos megoldások következő hullámának vezető technológiájaként pozicionálja.

Következtetés

A hagyományos ultrahangos vagy pneumatikus porlasztókkal ellentétben a piezo-alapú rendszerek piezoelektromos hatásra támaszkodnak – egy olyan jelenségre, ahol elektromos tér alkalmazása révén mechanikai rezgés keletkezik. Ez az eljárás lehetővé teszi egyenletes cseppek szabályozott előállítását a folyadék melegítése vagy kémiai megváltoztatása nélkül.

Ennek a technológiának a fő előnyei közé tartozik a finom cseppméret szabályozás, az alacsony energiafogyasztás, a kompakt szerkezeti kialakítás és a folyadékok széles skálájához való alkalmazkodás. Az anyagalap, amely gyakran kerámiákon, például PZT-n vagy fejlett ólommentes alternatívákon, például KNN-n és BNT-n alapul, mechanikai szilárdságot és működési stabilitást biztosít. Ezenkívül a MEMS-gyártás és az intelligens visszacsatoló rendszerek integrációja nagymértékben kibővítette az alkalmazási lehetőségeket az orvosi, ipari, mezőgazdasági és fogyasztói területeken.

A piezo porlasztó chip technológia fő erősségei

Funkció	Technikai előny	Ipari hatás
Precíziós cseppgenerálás	Egyenletes porlasztás minimális hulladékkal	Továbbfejlesztett folyamatvezérlés
Alacsony Power Operation	Hatékony elektromos-mechanikus átalakítás	Csökkentett működési költség
Miniatűr dizájn	Kompakt, hordozható és könnyen integrálható	Támogatja a hordható és kézi eszközöket
Anyagrugalmasság	Különféle folyadéktípusokkal kompatibilis	Szélesebb iparági alkalmazhatóság
Környezetvédelmi megfelelés	Ólommentes és újrahasznosítható lehetőségek	Fenntartható terméktervezés

Ezek a jellemzők együttesen a piezoporlasztást a hagyományos porlasztási technológiák kiváló alternatívájaként helyezik el, mind a teljesítmény, mind a környezeti felelősség szempontjából.
