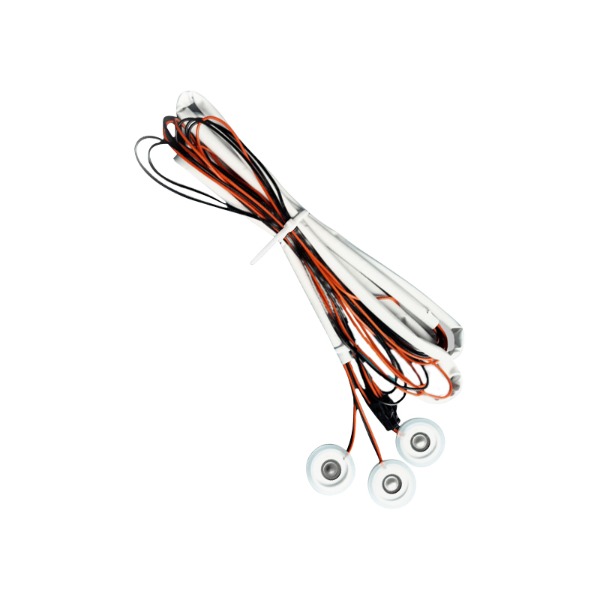

Minden, amit az orvosi piezoelektromos kerámia lemezekről tudni kell

Orvosi piezoelektromos kerámia tárcsa s-nek 0,48 feletti vastagsági módú elektromechanikus csatolási együtthatót (kt) és 35 MRayl alatti akusztikus impedanciát kell elérnie, hogy alkalmas legyen diagnosztikai képalkotásra vagy terápiás ultrahangra. Ezen paraméterek nélkül a lemez nem tudja előállítani a szükséges felbontást vagy biztonságos szövetbehatolást.

Az ipari vagy fogyasztói minőségű piezokerámiákkal ellentétben az orvosi minőségű lemezeket szigorúan ellenőrzött dielektromos veszteség (tan δ < 0,02) és 300 °C feletti Curie-hőmérséklet jellemzi, hogy biztosítsák a stabilitást a sterilizálás és a hosszan tartó működés során.

Kritikus anyagtulajdonságok orvosi alkalmazásokhoz

Az orvosi piezoelektromos kerámia lemezeket jellemzően módosított ólomcirkonát-titanát (PZT) kompozíciókból állítják elő. Az alábbi táblázat az általános orvosi felhasználások, például az ultrahangos képalkotás, a HIFU (nagy intenzitású fókuszált ultrahang) és az áramlásérzékelők alapvető tulajdonságtartományait mutatja be.

• Piezoelektromos töltési állésó (d33): 400-600 pC/N – elegendő elmozdulást biztosít kisfeszültségű gerjesztéshez.
• Relatív permittivitás (εr): 1200–1800 1 kHz-en – az elektromos impedanciát az orvosi meghajtó áramköreivel egyezteti.
• Mechanikai minőségi tényező (Qm): 60–150 – egyensúlyt teremt az érzékenység (alacsony Qm) és a kimenő teljesítmény (magas Qm) között képalkotás vagy terápia esetén.
• Sűrűség (ρ): 7,5–7,8 g/cm³ – befolyásolja az emberi szövettel való akusztikus illeszkedést.

Például egy szív-ultrahangos szondában használt lemez megköveteli kt > 0,5 and vastagságváltozás kisebb, mint ±2 μm a lemez átmérőjén keresztül, hogy elkerülje a fázistorzulást és a műtermékeket.

Átmérő-vastagság arány és rezonancia frekvencia kiválasztása

Egy orvosi piezoelektromos lemez működési frekvenciája fordítottan arányos a vastagságával. Szabványos radiális üzemmódú lemez esetén az alapvastagság üzemmódú f_t frekvencia (MHz-ben) ≈ N_t / vastagság (mm) , ahol N_t a frekvencia állandó (jellemzően 1900-2100 Hz·m PZT-5A típusú anyagok esetén).

Általános orvosi frekvenciasávok és a megfelelő lemezméretek:

• 2–5 MHz (hasi és szülészeti képalkotás): vastagsága 0,4-1,0 mm, átmérője jellemzően 10-25 mm.
• 7,5–10 MHz (érrendszeri és kis részek): vastagsága 0,2-0,28 mm, átmérője 6-12 mm.
• 15–20 MHz (szemészeti és bőrképalkotás): vastagsága 0,1–0,13 mm, átmérője 3–6 mm.

A helytelen arány kiválasztása hamis üzemmódokhoz vezet. Az orvosi minőségű lemeznek el kell távolítania az oldalirányú módokat sugárirányú-vastagság frekvenciaarány < 0,7 hogy elkerüljük az elsődleges vastagságrezonanciával való interferenciát.

Akusztikus illesztés és háttérréteg integráció

A csupasz kerámia korong akusztikus impedanciája ~34 MRayl, míg az emberi lágyszövet ~1,5 MRayl. Egyező rétegek nélkül, az ultrahang energia több mint 88%-a visszaverődik a lemez-szövet interfészen, ami hatástalanná teszi az eszközt.

Ezért az orvosi piezoelektromos lemezt soha nem használják egyedül. Megköveteli:

• Egy vagy két illeszkedő réteg (mindegyik köztes impedanciával, pl. 9–12 MRayl), hogy az átviteli hatékonyság 80% fölé emelkedjen.
• Nagy csillapítású hátlap (akusztikus impedancia 15–25 MRayl, csillapítás > 20 dB/cm/MHz) a hátsó sugárzás csillapítására és az impulzus időtartamának lerövidítésére.

Például egyetlen egyező réteg hozzáadása λ/4 vastagsággal a középső frekvencián javítja a sávszélességet 45% és 72% között , közvetlenül növeli a képfelbontást.

Elektromos pólusok és teljesítménystabilitás orvosi körülmények között

A gyártott kerámia korongok polírozásig még nem piezoelektromosak. Az orvosi minőségű lemezek 2–4 kV/mm pólusfeszültséget igényelnek 100–150°C-on 15–30 percig a tartománybeállítás eléréséhez. A hiányos poling több mint 30%-kal csökkenti a d33-at és instabil frekvencia-választ.

Polírozás után a lemezek termikus öregítésen és stabilizáláson mennek keresztül. Az orvosi elfogadás kritériumai a következők:

• Kapacitáseltolódás < 3% 500 óra után 37°C-on (testhőmérsékleten) és 90%-os páratartalom mellett.
• Szigetelési ellenállás > 10 GΩ 500 V DC feszültségen, hogy megakadályozzák a szivárgó áramot a pácienssel érintkező szondákban.
• 200°C alatt nincs depolarizáció hogy túlélje az etilén-oxiddal vagy autoklávban végzett sterilizálást (121°C).

Dielektromos veszteség és hőtermelés a terápiás lemezeken

Folyamatos hullámú vagy nagy igénybevételű orvosi alkalmazásokhoz (pl. fizioterápiás ultrahang, sebészeti vágás) a lemeznek a hőt a rezonancia eltolódása nélkül kell elvezetnie. A legfontosabb mérőszám az dielektromos veszteségi tényező (tan δ) . 1 MHz-en és 20 V/mm-en az orvosi terápiás lemezek tan δ < 0,015 értéket tartanak fenn, a hőmérséklet-emelkedést < 15 °C-ra korlátozzák 1 W/cm² akusztikus teljesítmény mellett.

Egy 0,03-as tan δ értékű korong (az alacsony költségű ipari lemezeknél gyakori) kétszer annyi hőt termel, ami:

• Frekvencia drift of 0,5-1,2% 10°C-os emelkedésenként , ami elhangolódást okoz a meghajtó elektronikától.
• Hőtágulási eltérés a kötőrétegekkel, ami <50 kezelési ciklus után delaminációt eredményez.

Ezért az orvosi terápiás lemezek maximális rezgési sebessége < 0,5 m/s RMS, és integrált hőmérséklet-érzékelőket tartalmaznak a szonda szerelvényben.

Biokompatibilitási és kapszulázási követelmények

Maga a nyers kerámia korong ólomtartalom miatt nem biokompatibilis (a tipikus PZT 60-70 tömegszázalék ólmot tartalmaz). Ezért az orvosi szabályozási szabványok (IEC 60601-2-37, FDA útmutatás) írják elő a kapszulázást. A tárcsát hermetikusan le kell zárni, vagy parilén-C-vel (5-15 μm vastagság) vagy orvosi minőségű epoxival kell bevonni.

A tokozás érvényesítése a következőket tartalmazza:

• ISO 10993-5 citotoxicitási teszt: nincs sejtlízis a kapszulázott lemez körül.
• Kioldható ólomelemzés: < 0,1 μg/cm²/nap szimulált testfolyadékban.

Megfelelő tokozás nélkül akár egyetlen lemezhiba is meghaladhatja a szonda újratanúsítási költségeit 10 000 dollár eseményenként (szabályozási bejelentés és tesztelés).

Teljesítményvizsgálat az orvosi integráció előtt

Az orvosi piezoelektromos lemezek minden egyes tételének át kell mennie a szabványos elektromos és akusztikai teszteken. Elfogadási/elutasítási feltételek az IEEE 176-1987 és IEC 60483 alapján:

• Impedancia nagysága rezonanciánál: a névleges érték ±10%-a.
• Fázisszög a rezonanciánál: > 85° (tiszta üzemmód).
• Kapacitástűrés: ±5% 1 kHz-en, 25°C-on.
• Vastagság variáció: ≤ ±3 μm tömbök esetén a lemez felületén.

Az ezeket a határokat átlépő lemezek további hangolás nélkül közvetlenül integrálhatók orvosi ultrahang-átalakítóba vagy terápiás applikátorba, így szondánként 15-20 óra műszaki kalibrálást takaríthatunk meg.
